No circuito da figura
acima temos uma lâmpada comanda
por interruptor simples,
sendo que esta lâmpada é alimentada
por uma tensão ou corrente
contínua, que poderá ser uma
bateria, pilha ou outra
fonte de tensão ou corrente contínua
qualquer.
Quando o interruptor é
fechado, o sentido da corrente
será indicado pela seta,
ou seja, do terminal + para o terminal
-, fazendo com que a
lâmpada acenda.
Como a transmissão de
energia elétrica é feita em tensão
ou corrente alternada, as
instalações elétricas, quer sejam
prediais, residenciais,
comerciais ou industriais, recebem
alimentação nesta
modalidade de energia.
O comando por interruptor
simples é feito para comandar
uma lâmpada ou mais, por
um único local, ou ponto de
comando.
PRECAUÇÃO: os aparelhos e
lâmpadas elétricas, em
geral, são construídos
para funcionarem em uma determinada
tensão. Verifique se a tensão do seu equipamento é compatível com a da sua rede elétrica.
Interruptor
de uma Tecla Simples de Embutir
REPRESENTAÇÃO DE ESQUEMAS
MULTIFILAR
E UNIFILAR

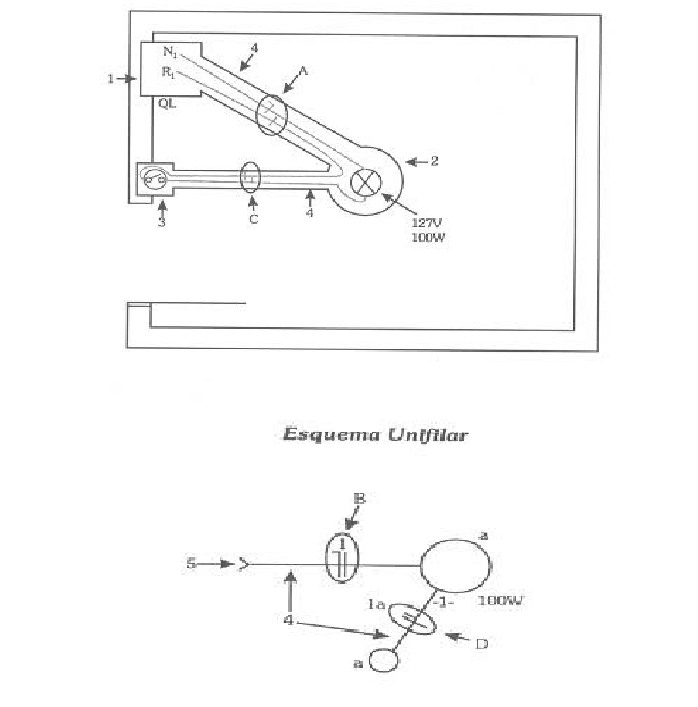

Vamos representar os
esquemas multifilar e unifilar do
comando de uma lâmpada
incandescente de 60 W / 127 V,
com interruptor simples.
Na realização dos exercícios,
consideramos os dois traços
acima do esquema, como um sendo o
neutro e o outro a
fase, sendo que esses dois condutores
sempre vêm de um
quadro terminal de luz. Na prática,
sempre o condutor vivo, ou
seja, a fase é que deverá ser
seccionada pelo elemento de
comando, que neste caso será o
interruptor.
